Трансформаторна підстанція - що це таке, для чого вона потрібна і які бувають види?

Корисно знати, як працює така станція, для чого вона використовується і які типи бувають, якщо вас цікавить підключення до електромережі. Найважливішу інформацію про трансформаторні підстанції можна знайти нижче.

Що таке трансформаторна підстанція?

Трансформаторна підстанція також відома як трансформаторна станція або трасостанція. Це електрична підстанція, на якій відбувається розподіл і поділ електроенергії. Це відбувається для різних рівнів напруги.

Трансформаторна підстанція складається з:

• трансформатора,
• розподільчого пристрою середньої напруги,
• розподільчого пристрою низької напруги,
• допоміжного обладнання (залежно від проєкту станції).

Трансформатор - це пристрій, який дозволяє змінювати змінну напругу з вищої на нижчу або навпаки. Передача електроенергії змінного струму відбувається за допомогою індукції з одного електричного кола в інше, зі збереженням вихідної частоти (виняток становить лише розділовий трансформатор). Електричний розподільний пристрій (https://www.energia-pm.com/build/), з іншого боку, дозволяє безпечно з'єднувати, переривати й роз'єднувати електричні ланцюги. Живлення трансформаторної підстанції може здійснюватися як від кабельної лінії, так і від повітряної лінії.

Поділ трансформаторних підстанцій

Типи трансформаторних підстанцій поділяються на:

• Повітряні (трансформаторні підстанції, що встановлюються на опорах)
• Внутрішні
• Контейнерні (із зовнішнім або внутрішнім обслуговуванням)
• Пересувні

Стовпові трансформаторні підстанції

Стовпові трансформаторні підстанції, або так звані повітряні трансформаторні підстанції, в основному використовуються для живлення сільських і невеликих районних споживачів від повітряної або кабельної мережі середнього струму. Вони встановлюються на відповідно підготовлених бетонних або залізобетонних опорах.

Внутрішні трансформаторні підстанції

Внутрішні трансформаторні підстанції відрізняються від попереднього типу тим, що розташовуються всередині будівель: житлових, офісних або службових. Вони готуються відповідно до вимог будівлі і розташовуються в спеціально підготовлених приміщеннях.

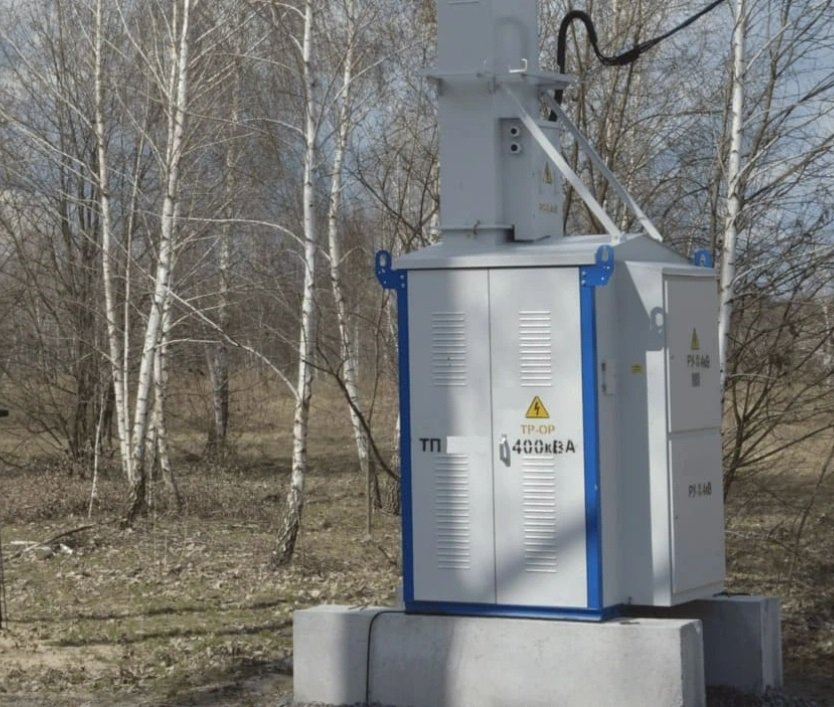

Контейнерні станції

Контейнерні станції можна розглядати як закінчену електроустановку. Всі компоненти підстанції, такі як трансформатор, розподільчий пристрій високої напруги, розподільчий пристрій низької напруги, системи обліку, внутрішні інсталяції тощо, знаходяться всередині. Контейнерні підстанції можна додатково розділити за способом обслуговування: на зовнішні та з внутрішнім сервісним коридором.

Мобільні підстанції

Мобільні підстанції, як випливає з назви, легко переміщуються з місця на місце, транспортуються і використовуються в будь-якому місці. Вони мають все електричне обладнання стандартної трансформаторної підстанції, але додатково оснащені функціями, які полегшують транспортування.
